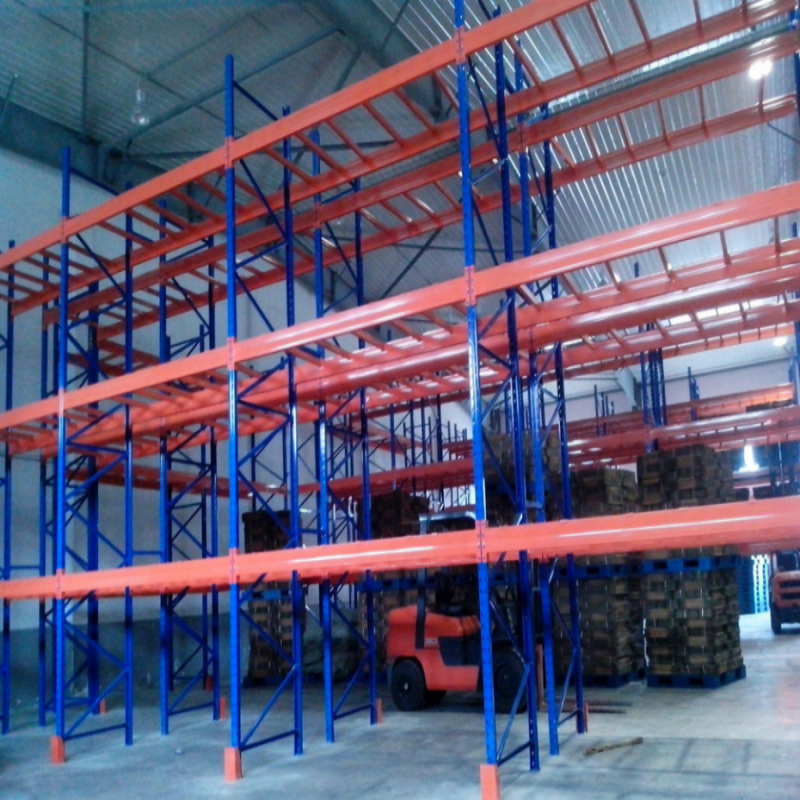

重型货架带跨梁

重型货架带跨梁

点击:
提交订单
详情

✅ 用途

  1. 存储单元:托盘 + 整箱 / 大件货物,由平衡重叉车、前移式叉车作业;100% 任意货位可直接存取,先进先出
  2. 适用场景:工厂原料库、成品库、汽配、家电、钢材、食品、物流中心、冷链仓库
  3. 层高:75mm 节距可调;货架常规高度 3–12m;自动化立体库重型货架最高可达 20m+
  4. 承载:每层 500kg~5000kg;常见单托盘载重 1000–2000kg
可选变种:窄巷道重型货架、驶入式(贯通)货架、压入式货架、穿梭车货架(都属于重型货架大类)

✅ 结构组成

  • 立柱片:两根 Ω 型立柱 + 横撑 + 斜撑,螺栓组装;底部带地脚板,膨胀螺栓固定地面;菱形孔,75mm 一档调节
  • 抱焊横梁(P 型闭口梁):横梁两端带柱卡,挂在立柱孔内,配安全销,防止叉车撞击脱落;托盘直接放在横梁上;需要时可加装钢层板 / 钢格板放无托盘货物
  • 配件:护脚(防撞)、背拉杆、层网、分隔挡块、托盘限位

✅ 用料(主体 Q235B 冷轧钢)

  1. 立柱 Ω 型钢:常用 80×60、90×70、100×70,壁厚 2.0~3.0mm;高位重载货架加厚
  2. 抱焊横梁:P 型闭口抱焊梁,规格 80×50、100×50、120×50、140×50,壁厚 1.5–2.0mm;抗弯性能强
  3. 横撑 / 斜撑:矩形管,壁厚 1.2–2.0mm,保证侧向稳定性
  4. 表面处理:酸洗、磷化、静电喷塑;标准配色蓝色立柱 + 橙色横梁
  5. 护脚:钢板折弯,加厚防撞
