机器人货架(行业统称:AGV/CTU/AMR 配套货架)
机器人货架本身不带电机,只是承载料箱 / 托盘的钢结构货架,专门适配仓储机器人取放作业,精度要求远高于普通人工货架(中 B 货架),配合 WMS/WCS 系统实现自动化货到人
分为固定型货架(货架不动,机器人取料箱)和移动型货架(潜伏 AGV 把整架货架搬走)两大类,你前面问的牛腿式料箱机器人货架属于固定型 CTU 货架的一个分支。
一、四大主流类型

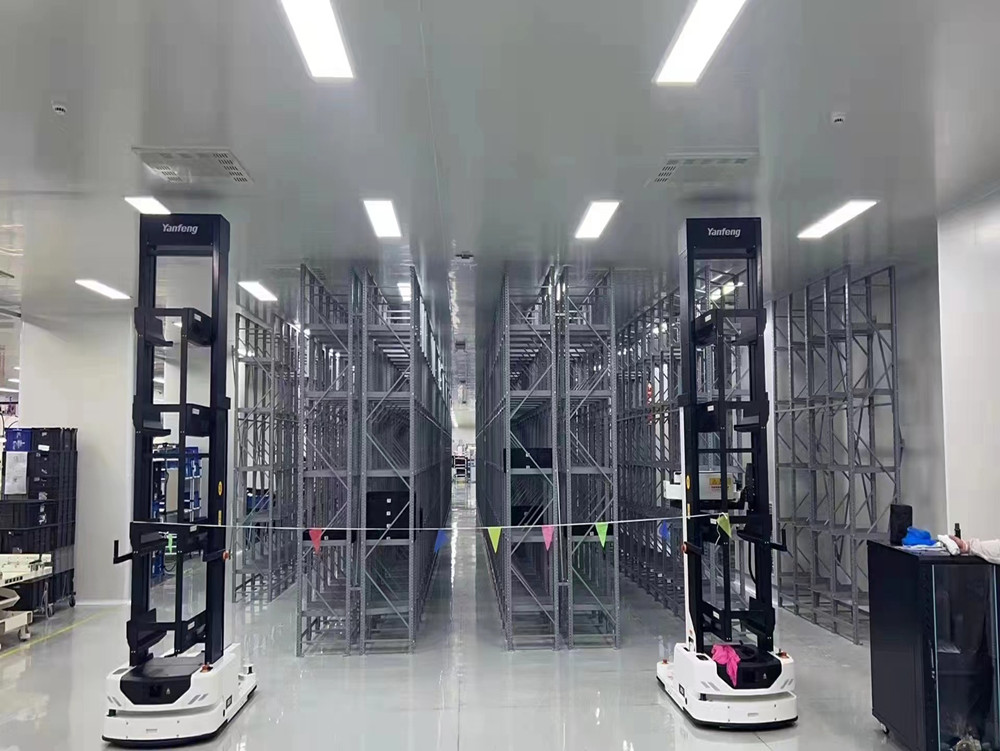

1. CTU 横梁式料箱机器人货架(市场最常用)
货架固定,CTU 机器人自带升降货叉,巷道内自动叉取料箱
结构:立柱 + 通长抱焊横梁,料箱直接搁在两根横梁上,无整块层板,横梁装料箱限位挡条
巷道:1.0~1.2m 窄通道;货架高度最高可达 8–10m;单料箱载重 10–50kg
适用:3C 零部件、汽配、医药、电商拆零仓,多 SKU 小件存储
2. CTU 牛腿式料箱机器人货架(你刚问的)
货架固定,无通长横梁,立柱挂牛腿(托臂),牛腿支撑短托梁;机器人货叉从两根短托梁中间托举料箱底部,前后无横梁干涉,取料容错更好
优点:货叉不容易撞货架;适合高层立体库
缺点:牛腿是受力件,加工成本更高
3. 潜伏 AGV 移动货架(货到人,货架跟着机器人跑)
潜伏 AGV 钻到货架底部顶升,把整组货架搬运到拣选台
结构:整体方管焊接框架,底部预留 AGV 顶升空间,离地 250~300mm;货架高度一般≤3m
特点:货架自重严格控制;人工拣货,货架送到人面前;适合 SKU 多、层高不高的仓库
4. AMR 托盘机器人货架
配套托盘 AMR 机器人,存放整托盘货物,结构类似重型横梁货架,增加防撞、定位结构,用于大件重货自动化存储
二、用途
多 SKU、小批量、高频拆零拣选,实现货到人拣选模式,7×24 小时无人作业(黑灯仓)
工厂线边仓、WIP 半成品、备品备件、医药、电子无尘物料存储(可做防静电版本)
窄巷道立体存储,相比中 B 人工货架,垂直空间利用率提升 50% 以上
WMS/WCS 系统自动管理库存,自动分配库位,降低拣货错误率
三、通用用料(主体 Q235 冷轧钢)
固定型(CTU 横梁 / 牛腿)
立柱:方管 / C 型钢 80×60 /90×70,壁厚 1.8–2.5mm;高精度冲孔,毫米级公差(机器人取料核心要求),搭配横撑、斜撑加固
横梁 / 牛腿:
横梁款:抱焊 P 型梁,壁厚 1.5–2.0mm,加装限位折弯条
牛腿款:加厚冲压牛腿(底板约 5mm)+ 短托梁
配件:地脚、防撞护角、二维码 / RFID 库位座
表面:酸洗磷化 + 静电喷塑;无尘车间可选防静电喷塑
潜伏移动货架
框架:40×40/50×50 方管焊接,壁厚 2.0–2.5mm,耐反复顶升冲击
支脚:加厚方管底座,预留 AGV 进出空间

层托:折弯钢板或短托梁放置料箱
